天寶Trimble GEO XR 網絡流動站

2017-06-09 熱度：7232 ℃

TRIMBLE的生產效率，手持機的便利

Trimble^? GeoXR^?網絡流動站把高精度的外業工作與手持機定位的靈活性和便利性結合在一臺設備中，為GNSS測量的生產率增加了新的內容。

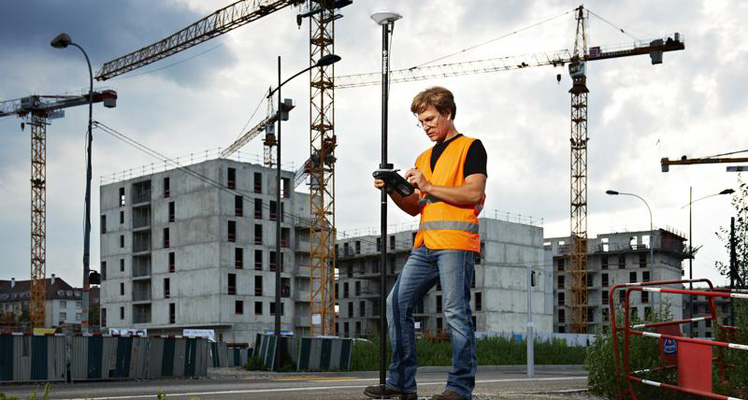

您可以把Trimble GeoXR固定到帶外接天線的對中桿上使用，獲得測量等級的精度。當把它連接到Trimble VRS?技術時，又能成為一臺高效的網絡流動站。然后，把它從測桿上卸下來，還能無縫地切換到內置天線上，它又成了一個易于訪問工地要素(例如：通過內置相機)的手持機點測量解決方案。

集成了Trimble Access?軟件的Trimble GeoExplorerGeoXR手持機，在網絡流動站解決方案中建立了新標準。

優化了TRIMBLE ACCESS

Trimble Access外業軟件具有當今測量人員所需要的功能和模塊化特征。它的設計特點是，用熟悉易用的界面來支持用戶處理日常工作，例如：地形圖測量、放樣，控制以及其它更多工作。

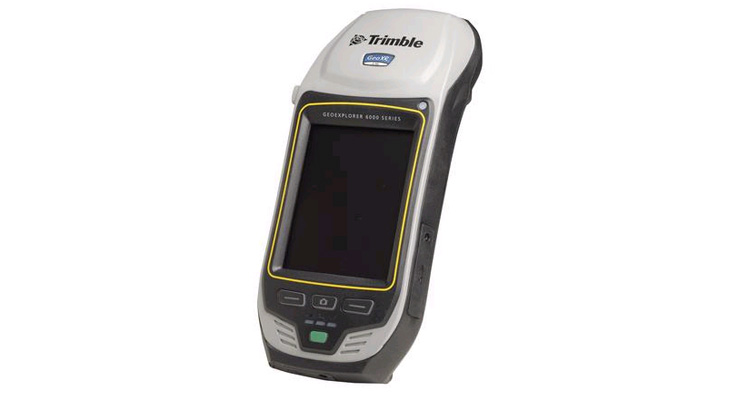

Trimble GeoXR手持機包括一個專門為戶外操作而設計的陽光優化顯示器，在任何戶外環境下，甚至是在陽光直射下，仍能保持格外好的清晰度。它的文字線條清楚，便于閱讀。背景圖和相片的色彩豐富醒目。4.2吋(10.7厘米)的顯示屏是一個寬大易控的觸摸屏。測量人員用這樣的彩色大摸觸屏能直接在活動地圖上工作，并能把相片整合到他們的工作流中。

Trimble GeoXR的集成蜂窩移動調制解調器允許您連續地連接網絡，通過互聯網對基于網絡的服務和Trimble VRS改正數據進行訪問，通過TrimbleAccessSync軟件確保實時安全地同步外業和內業的文件。

此外，包括蜂窩移動和Wi-Fi技術的無線連接選項，能夠保證外業工作人員即使在遙遠的位置，也能與內業保持相互聯系。

厘米級精度盡在您手中

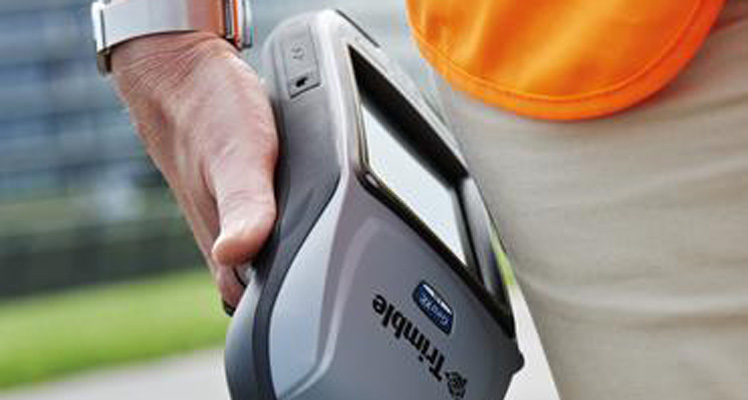

Trimble GeoXR手持機裝在測桿上或握在您手里，能夠提交您所需要的精度和速度，以保證記錄測量點或放樣工作快速和可靠。

Trimble GeoXR手持機配備有220個通道的GNSS接收機，與集成雙頻(L1/L2) GNSS天線一道，具有跟蹤GPS和GLONSS衛星的能力。除了作為網路流動站的完整解決方案之外，當該系統處于網絡范圍以外時，能夠采集GNSS數據，然后在Trimble Business Center中進行后處理。

高質量的相片拍攝

相片通常是捕獲關于資產、事件或現場信息的較好方法。Trimble GeoXR手持機包含一個帶圖像地理標簽?zāi)芰Φ?百萬像素自動對焦相機。相機由TrimbleAccess軟件控制，因此，相片拍攝和把圖像鏈接到測量數據的操作平滑順暢，把它們整合到現有工作流的操作也十分簡單。

對于那些單靠測量數據可能丟失的信息，例如：工地情況或工作進展，借助相片拍攝功能，您很容易就能記錄到高質量的信息。除了拍攝的圖像可作為您工作流的組成部分以外，它還有無限多的好處 - 從簡單的數據提交，到外業質量保證。

為高效工作而設計

在Trimble GeoXR手持機的設計過程中，設計人員始終銘記著一個目標，這就是 - 提交高精度的網絡流動站，使工作更加快速長久，并且比其它任何手持機的使用范圍更為廣泛。

鋰電池每次充電后可提供多至9.5小時的GNSS操作，并能夠熱插拔，而不必關閉設備 - 幾乎能不間斷地工作，把外業人員的停機時間降到了最低程度。

該設備的設計結構堅固，符合IP65軍用標準，能經受?chē)?yán)酷的環境條件。無論外業人員走到哪里，拿著Trimble GeoXR手持機，他們就可以充滿信心地應對最惡劣的條件。

這些智能化設計特征與空前的精度、靈活性和生產率相結合，給出了高性能手持機外業解決方案。Trimble GeoXR與Trimble VRS技術、Trimble Access軟件和服務以及Trimble Business Center相結合，是您優秀的網絡流動站解決方案。

網絡流動站解決方案、手持機外形，能提交厘米級精度、 Trimble Access外業軟件的載體、捕獲高質量相片，并直接鏈接到測量點、日光下可讀的彩色顯示屏，在明亮光線下無比清晰、

系統配置

? 雙頻GNSS接收機和帶Trimble R-Track? 技術的天線

? 陽光下可讀的4.2吋極化顯示屏

? 內置3.5G蜂窩移動調制解調器

? 內置Wi-Fi和Bluetooth^?無線技術

? 5百萬像素自動對焦相機

? Windows Mobile^? 6.5 (專業版)

? 堅固防水型設計

裝箱和標準附件

? Trimble GeoXR手持機帶Microsoft Windows Mobile 6.5操作系統

? 可充電電池(x2) ? 國際交流充電器(x2)

? 對中桿支架 ? USB數據線(微型USB)

? 手帶 ? 觸筆(x2)和觸筆繩

? 屏幕保護膜(x15) ? 設備標簽包

? 天線端口防塵蓋 ? 運輸箱

? 快速開始指南

? 帶1.5 m天線電纜的外接GNSS天線

操作系統語言選項(客戶可選定)

? 英文，西班牙文，法文，德文，意大利文，葡萄牙文(巴西文)，中文(簡體)，韓文，日文，俄文

可選附件

? 12伏車載充電電纜

? 可更換的端口防塵蓋套件(SD，USB，SIM)

? 便攜軟包

? GNSS天線電纜(TNC到SMB)，1.5 m和5.0 m

所有標準附件也都可以單獨訂購

Trimble外業解決方案

? Trimble GeoXR手持機運行Trimble Access外業軟件。

性能參數

測量

? Trimble R-Track technology

? Trimble Maxwell? ⁶定制測量GNSS芯片具有220個通道

? 高精度的多相關器，用于GNSS偽距測量

? 未經過濾與平滑處理的偽距測量數據，用于低噪聲、低多路徑效應誤差、低時域相關和高動態響應

? 低噪聲GNSS載波相位測量值，1 Hz帶寬內精度優于1 mm

? 支持以dB-Hz為單位的信噪比

? 可靠的Trimble低高度角跟蹤技術

? 衛星信號同步跟蹤：

– GPS: L1C/A、L2C、L2E (Trimble L2P跟蹤方法)

– GLONASS: L1C/A、L1P、L2C/A (僅GLONASS M)、L2P

– SBAS1 (WAAS/EGNOS/MSAS): L1C/A

? 1 Hz (定位)，5 Hz (放樣)

? 1 Hz 數據存儲

? CMR+、CMRx、RTCM 2.1、RTCM 2.3、RTCM 3.0、RTCM 3.1，通過蜂窩移動調制解調器輸入

編碼差分GNSS定位^2,3

水平 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.25 m + 1 ppm RMS

垂直 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.50 m + 1 ppm RMS

SBAS差分定位精度⁴ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 常規 <5 m 3DRMS

靜態和快速靜態GNSS測量(外部GNSS天線)²

水平 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 mm + 0.5 ppm RMS

垂直 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.5 mm + 0.5 ppm RMS

實時動態測量^2,3

單基線 <30 km

水平(外部GNSS天線). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 mm + 1 ppm RMS

垂直(外部GNSS天線). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 mm + 1 ppm RMS

水平(內置GNSS天線). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 mm + 1.2 ppm RMS

垂直(內置GNSS天線). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 mm + 1.5 ppm RMS

網絡RTK

水平(外部GNSS天線) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 mm + 0.5 ppm RMS

垂直(外部GNSS天線) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 mm + 0.5 ppm RMS

水平(內置GNSS天線) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 mm + 1 ppm RMS

垂直(內置GNSS天線) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 mm + 1 ppm RMS

初始化時間⁵ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .常規<8 秒

初始化可靠性⁶ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 常規 >99 9%

硬件

物理參數

尺寸 (寬x高x深). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99 mm x 234 mm x 56 mm

重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 925 g (帶內置電池)

2600 g整套R(shí)TK網絡流動站，包括內置電池、外接GNSS天線、GNSS天線電纜、對中桿和對中桿支架

工作溫度⁶ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –20 °C ~ +50 °C

存放溫度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –30 °C ~ +70 °C

充電溫度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 °C ~ +45 °C

相對濕度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95% 無冷凝

最大工作海拔高度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,658 m

最大存放海拔高度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,000 m

防水防塵等級 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP65

墜落(不工作時). . . . . . . . . . . . . . . . . . . . . . . . 1.2 m 高度跌落到水泥地面上鋪的膠合板上

振動 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MIL-STD-810F, FIG.514.5C-1

電氣參數

硬件

處理器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TI OMAP 3503

RAM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 256 MB

閃存 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 GB

外部存儲器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SD/SDHC 可達 32 GB

電池

類型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 可充電、可更換的鋰電池

容量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.1 V, 2.5 AH

充電時間 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 小時(常規)

每塊電池的工作時間(內置/外部GNSS天線)7

僅GNSS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.5 / 8.0 小時

GNSS & VRS 通過 Wi-Fi方式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.5 / 7.5 小時

GNSS & VRS 通過蜂窩移動調制解調器方式 . . . . . . . . . . . . . . . . . . . . . . . . . 6.5 / 6.0 小時

待機時間(外部GNSS天線斷開) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 天

按鍵和控制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 電源鍵、左右應用鍵、相機鍵

接口和輸入. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 內置話筒和揚聲器

微型USB接口、通過USB選件到串口轉換器的DE-9串口、外接電源接口、SIM插槽、SDHC卡插槽

相機

靜止模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 自動對焦 5 MP

靜止圖像格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . JPG

視頻模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 可達VGA分辨率

視頻文件格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 帶音頻的WMV

蜂窩移動和無線通訊

UMTS/HSDPA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 850/900/2100 MHz

GPRS/EDGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .850/900/1800/1900 MHz

Wi-Fi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 802.11 b/g

藍牙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 版本 2.1 + EDR

顯示屏

類型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 半透反射式LED背景光LCD

尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.2吋(對角線)

分辨率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 480x640

亮度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280 cd/m²

認證

FCC證書B(niǎo)類認證第15、22、24部分(美國)，IC通過(加拿大)，CE標記通過，A√通過(澳大利亞和新西蘭)，手持機KC通過(韓國)，ICASA通過(南非)，GOST-R & DoC進口證書，Cryptographic和Radop進口許可(俄羅斯)。Trimble GeoXR手持機通過了PTCRB認證，能夠在不需要運營商認證的支持網絡上操作。更多信息，請咨詢您當?shù)氐腡rimble授權合作方。

藍牙和Wi-Fi類型的通過由具體國家確定。Trimble GeoXR手持機在美國和大部分歐洲國家得到了藍牙和Wi-Fi通過。更多信息，請咨詢您當?shù)氐腡rimble授權合作方。

備注：

1.SBAS(星基增強系統)。包括僅在北美可用的WAAS、僅在歐洲可用的EGNOS和僅在日本可用的MSAS。

2.精度和可靠性會受制于多路徑、障礙物、衛星幾何和大氣條件的異常情況。應當始終按照推薦的方法進行測量。

3.手持機點測量的精度取決于用戶的工作流。為了得到最佳定位結果，推薦使用外部GNSS天線和測量級測桿。

4.取決于WAAS/EGNOS/MSAS系統性能。

5.可能會受大氣條件、信號多路徑、障礙物和衛星幾何的影響。

6.可能會受大氣條件、信號多路徑和衛星幾何的影響。初始化穩定性將會被持續監控以確證高質量。

7.接收機在溫度達到–40 °C時仍然可以正常操作，內置電池在溫度達到–20 °時可以正常操作。實際使用時間將隨使用條件而改變。
